隨著能源轉型的深入，光伏儲能微電網已成為提升用能可靠性、降低用電成本的重要技術方案。無論是工業園區、偏遠地區，還是商業綜合體，搭建一套穩定高效的微電網系統，核心在于理解其系統組成。
華紐電能將從技術架構角度，為您詳細拆解一套完整的光伏儲能微電網系統的六大核心組成部分，幫助您從零構建對這一系統的清晰認知。

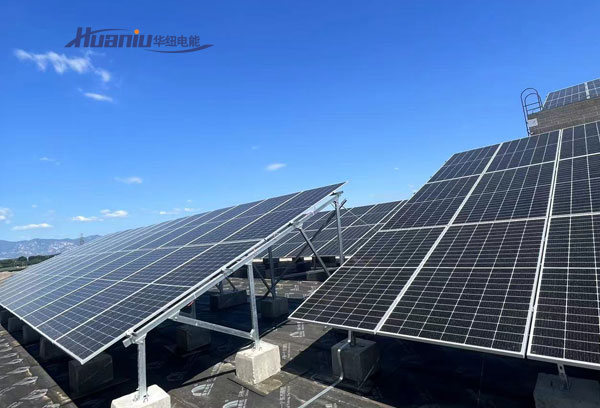

作為微電網的源頭，光伏發電單元承擔著將太陽能轉化為電能的任務。這一單元主要包括：
光伏組件：通常指單晶硅或多晶硅太陽能板，負責將光能轉化為直流電。
直流匯流箱：將多路光伏組串的直流電進行匯集，并配備防雷、過流保護功能。
光伏逆變器：雖然在實際應用中，部分拓撲結構將其歸入變流環節，但在功能上，它是將光伏產生的直流電轉換為交流電的關鍵設備。
儲能系統是微電網區別于普通光伏電站的核心特征。它解決了光伏發電“間歇性”和“波動性”的問題，起到“削峰填谷”和“緊急備電”的作用。
儲能電池：目前主流采用磷酸鐵鋰電池，具有循環壽命長、安全性相對穩定的特點。電池組決定了系統的儲電容量。
電池管理系統：負責監測電池的電壓、溫度、電流，防止過充、過放，延長電池使用壽命，是儲能系統的“安全管家”。
儲能變流器：連接電池組與交流母線，負責電能的“雙向轉換”——將電池的直流電逆變為交流電供負載使用，或將電網/光伏的交流電整流為直流電存入電池。
如果說硬件是骨骼，那么能量管理系統就是微電網的“大腦”。
本地控制器：負責實時采集光伏、儲能、負載的數據，執行預設的邏輯策略。
能量管理平臺：通常是一套軟件系統（EMS），支持云端或本地部署。它通過算法優化調度策略。例如，在電價高時優先使用儲能供電，在電價低時給儲能充電；在電網斷電時，自動切換到離網模式，保障重要負載不斷電。
這一部分主要由高低壓配電柜、變壓器、繼電保護裝置以及電能表組成。
并網柜：作為微電網與大電網的“分界點”，負責實現并網與離網狀態的物理隔離與無縫切換。
保護裝置：包括防孤島保護、過欠壓保護、頻率保護等，確保在電網異常時設備能夠安全脫網，保障檢修人員及設備的安全。
微電網的最終目的是服務負載。根據重要程度，負載通常分為：
重要負載：如醫院手術室、數據中心、精密制造設備。在電網停電時，微電網必須優先保障此類負載的供電。
可調節負載：如空調、照明、充電樁等。在系統需要平衡功率時，可通過需求側響應進行柔性調節，以提升新能源的自消納率。
為了確保長期穩定運行，一套完善的微電網系統還包括：
環境監測儀：實時監測光照強度、風速、環境溫度，為功率預測提供數據支持。
視頻監控與消防系統：針對儲能電池艙等重點區域，配備七氟丙烷等自動滅火裝置及溫感、煙感探測器，提升系統運行的安全性。
光伏儲能微電網系統是一個集“源、網、荷、儲、控”于一體的綜合性工程。從光伏板到儲能電池，從變流器到能量管理平臺，每一部分都相互協同，共同構成了一個能夠實現自我控制、自我管理的完整發配電系統。
對于企業而言，構建微電網不僅有助于優化用能結構，更能提升應對突發停電的韌性。如果您正在考慮進行微電網的改造或建設，建議從實際用能需求出發，選擇具備成熟項目經驗的技術服務商進行勘察設計，以確保系統的經濟性與可靠性。
